Le Concept du PCB Polyvalent : Une Solution Modulaire et Innovante #
Le concept du PCB polyvalent repose sur une approche flexible permettant l’intégration de plusieurs modules électroniques selon les besoins d’un projet IoT. Ce circuit imprimé est conçu pour accueillir un Arduino Pro Mini ou un module LoRa HTCC-AB02, ce qui le rend adaptable à de nombreuses applications, qu’elles soient liées à la communication longue portée ou à des projets plus simples nécessitant une microcontrôleur compact.
Voir en fin d’article, la conception du circuit.
Fonctionnalités Principales #
1. Compatibilité avec Arduino Pro Mini et Module LoRa HTCC-AB02 #
- Arduino Pro Mini : Un microcontrôleur léger et performant, idéal pour des projets nécessitant une faible consommation d’énergie.
- HTCC-AB02 : Un module LoRa puissant basé sur STM32, offrant des capacités de communication longue distance et une excellente autonomie grâce à sa faible consommation d’énergie.
Cette compatibilité double permet de choisir la plateforme en fonction des exigences du projet, que ce soit pour des tâches de calcul simples ou des communications IoT avancées.

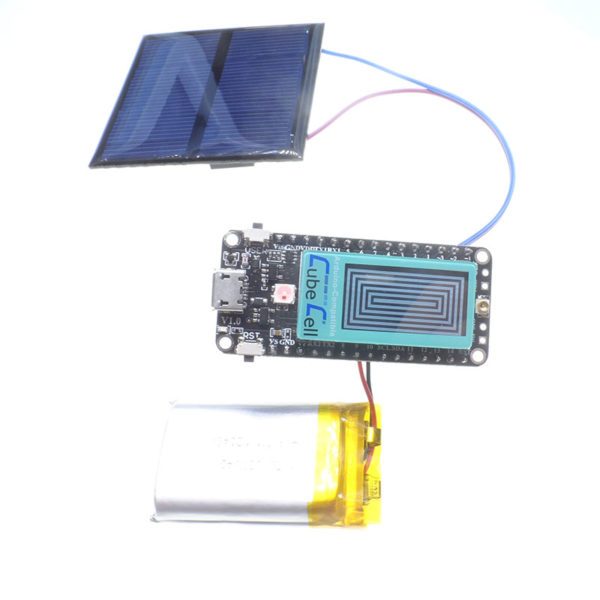

2. Gestion de l’Énergie : Recharge via Panneau Solaire #
Le PCB intègre un circuit pour connecter un module de recharge d’un accumulateur via un panneau solaire. Cette fonctionnalité est particulièrement utile pour des installations autonomes en extérieur, comme des capteurs environnementaux ou des systèmes de surveillance.
3. Intégration du HX711 pour la Pesée #
Le PCB est câblé pour recevoir un module HX711, un convertisseur analogique-digital spécialement conçu pour interfacer des jauges de contrainte. Cela permet de :
- Créer des balances pour peser des objets.
- Développer des projets nécessitant des mesures précises de force ou de poids.
Le HX711 est idéal pour transformer les signaux analogiques des jauges de contrainte en données numériques exploitables.
4. Connecteurs pour Capteurs #
Le PCB offre des connecteurs spécifiques pour deux types de sondes :
Sonde DHT22 #
- Le DHT22 est un capteur de température et d’humidité fiable et précis.
- Il peut mesurer :
- Température : De -40°C à 80°C, avec une précision de ±0.5°C.
- Humidité : De 0% à 100%, avec une précision de ±2%.
- Idéal pour des projets de surveillance environnementale, comme les serres, les stations météo ou la domotique.
Sonde DS18B20 #
- La DS18B20 est une sonde de température numérique robuste.
- Caractéristiques principales :
- Plage de mesure : -55°C à 125°C.
- Communication via le protocole 1-Wire, nécessitant seulement une broche pour les données.
- Résistante et étanche (selon la version), elle est parfaite pour les applications industrielles ou les environnements humides.
Applications Possibles #
Grâce à sa modularité et ses options de connectivité, ce PCB peut être utilisé dans une multitude de projets, tels que :
- Systèmes de surveillance environnementale.
- Automatisation agricole (mesure de poids, humidité, température).
- Balances connectées avec transmission des données via LoRa.
- Projets IoT autonomes alimentés par énergie solaire.
Ce PCB polyvalent est une plateforme idéale pour les makers, ingénieurs et développeurs cherchant à créer des projets flexibles et performants.

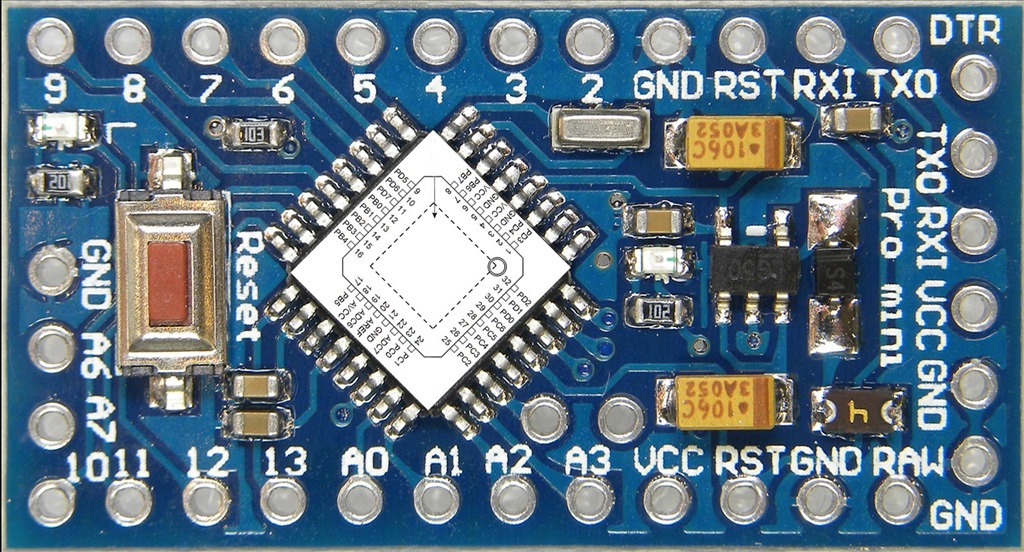

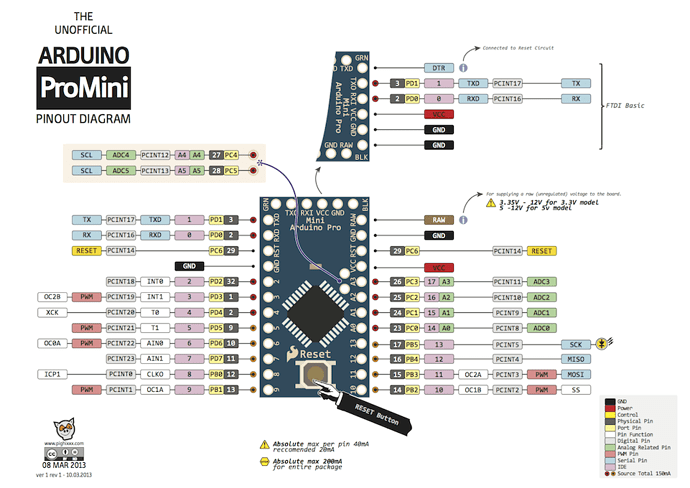

L’arduino pro-mini #
L’Arduino Pro Mini est une carte microcontrôleur compacte et légère conçue pour des projets nécessitant un faible encombrement et une faible consommation d’énergie. Idéale pour les applications intégrées, elle est basée sur le microcontrôleur ATmega328 (ou ATmega168 pour certaines versions).
Caractéristiques principales : #
- Microcontrôleur : ATmega328 (ou ATmega168 selon la version).
- Tension de fonctionnement :
- 3,3V ou 5V (selon le modèle choisi).
- Fréquence d’horloge :
- 8 MHz (3,3V) ou 16 MHz (5V).
- Mémoire :
- Flash : 32 Ko (2 Ko utilisés par le bootloader).
- SRAM : 2 Ko.
- EEPROM : 1 Ko.
- Nombre d’E/S :
- 14 broches numériques (dont 6 peuvent être utilisées comme PWM).
- 6 entrées analogiques.
- Dimensions : 18 mm x 33 mm (très compacte).
- Connectivité : Pas de connecteur USB intégré ; nécessite un adaptateur FTDI ou un module UART pour la programmation.
Points forts : #
- Faible encombrement :
- Idéal pour les projets embarqués où l’espace est limité.
- Faible consommation d’énergie :
- Adapté aux projets alimentés par batterie.
- Prix abordable :
- Moins cher que d’autres cartes Arduino grâce à son design minimaliste.
- Flexibilité :
- Disponible en versions 3,3V et 5V pour s’adapter à différents besoins.
Applications courantes : #
- Projets d’IoT (Internet des Objets).
- Robots et systèmes embarqués.
- Capteurs alimentés par batterie.
- Applications où la taille et l’énergie sont critiques.
Inconvénients : #
- Absence de port USB intégré :

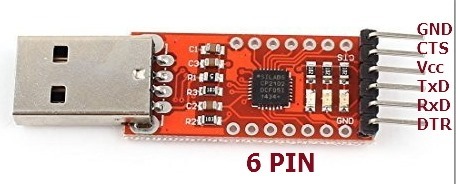

- Nécessite un adaptateur FTDI ou un convertisseur USB-UART pour le programmer.
- Moins convivial pour les débutants :
- Convient mieux à des utilisateurs expérimentés ou à des projets spécifiques.

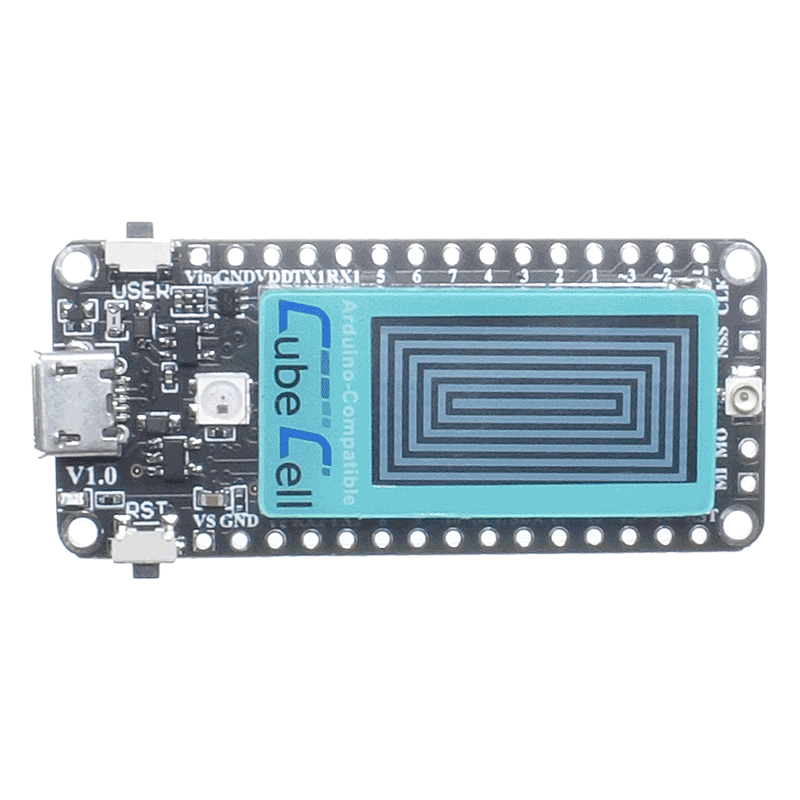

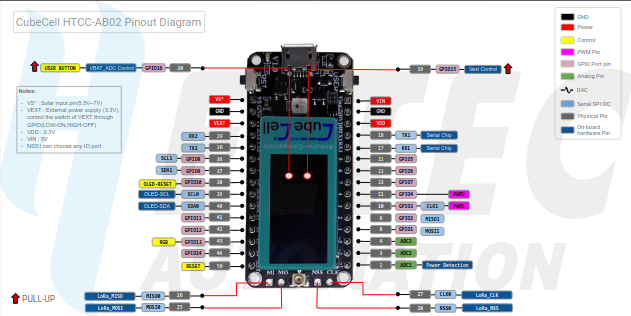

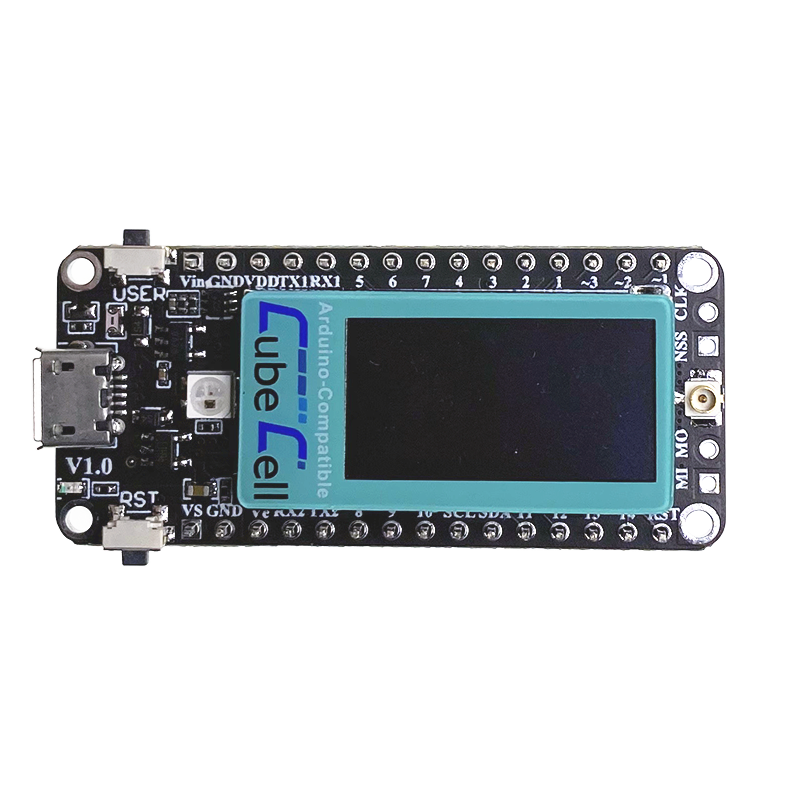

Module lora HELTEC HTCC-AB02 #
Le module LoRa Heltec HTCC-AB02 est une plateforme compacte et puissante dédiée aux applications IoT (Internet des Objets), basée sur la technologie LoRa pour des communications longue distance à faible consommation d’énergie. Voici un résumé de ses caractéristiques principales :
Caractéristiques Techniques #
- Processeur :
- Basé sur le microcontrôleur STM32L072CZT6, connu pour sa faible consommation et ses capacités optimisées pour les applications IoT.
- Connectivité LoRa :
- Module radio LoRa intégré (SX1276 de Semtech).
- Compatible avec les bandes de fréquence ISM : 433 MHz, 868 MHz, 915 MHz (en fonction de la région).
- Prend en charge LoRaWAN et les communications point-à-point.
- Capteurs intégrés :
- Capteur d’accélération LIS3DH (détection de mouvement).
- Capteur de température et d’humidité SHT20 (selon les versions).
- Interfaces d’extension :
- Plusieurs GPIOs pour la connexion de périphériques externes.
- Interfaces standard comme I2C, SPI, UART, et ADC.
- Mémoire :
- Flash de 192 Ko et RAM de 20 Ko.
- Support pour une mémoire externe via SPI ou I2C.
- Alimentation :
- Fonctionne avec une batterie Li-Po (connecteur JST).
- Support de l’énergie solaire pour les applications autonomes.
Avantages et Usages #
- Faible consommation d’énergie :
- Idéal pour des projets IoT autonomes avec des batteries ou des panneaux solaires.
- Longue portée de communication :
- Parfait pour les environnements nécessitant des communications à longue distance, comme les zones rurales ou industrielles.
- Applications multiples :
- Suivi GPS et télémétrie.
- Surveillance environnementale (température, humidité, etc.).
- Automatisation agricole et industrielle.
- Réseaux de capteurs distribués.
- Programmation et compatibilité :
- Programmable via l’environnement Arduino ou d’autres IDE compatibles STM32.
- Compatible avec les serveurs LoRaWAN comme The Things Network (TTN).
Documentation et Support #

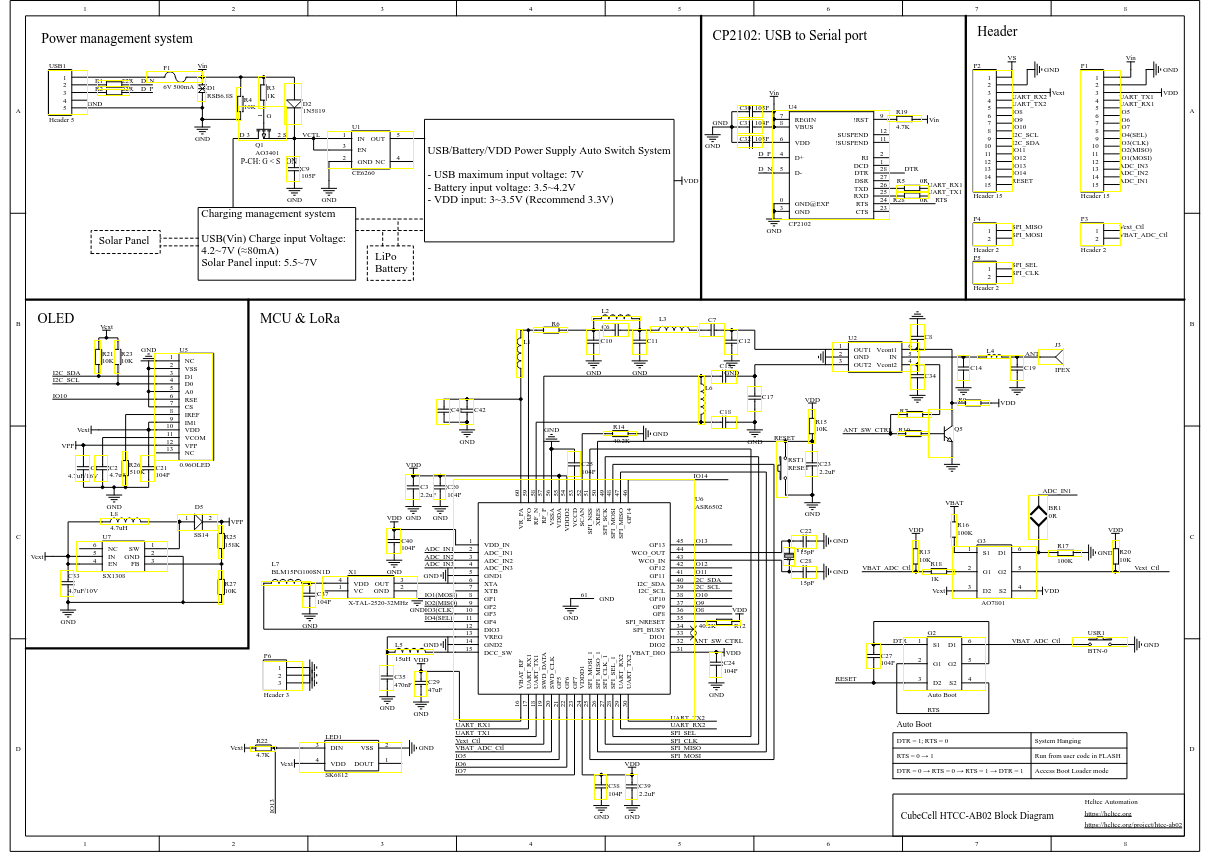

- Documentation officielle : Fournie par Heltec, incluant des schémas, guides de démarrage rapide, et exemples de code.
- Communauté active : Support via forums, GitHub, et groupes de développeurs.
Ce module est une solution idéale pour les développeurs et les intégrateurs cherchant à concevoir des solutions IoT robustes et économes en énergie avec la puissance de la technologie LoRa.
Conception d’un Schéma de Principe avec KiCad : Une Étape Cruciale pour Réaliser un PCB Polyvalent #
La création d’un schéma de principe est une étape essentielle dans le processus de conception d’un PCB (Printed Circuit Board). Ce schéma permet de visualiser et de définir toutes les fonctionnalités du circuit, d’identifier les composants, leurs connexions, ainsi que les empreintes nécessaires pour générer le design final du PCB. Dans cet article, nous explorons l’utilisation de KiCad, un outil de conception open-source, pour élaborer un schéma intégrant toutes les fonctionnalités d’un PCB polyvalent.
Présentation de KiCad #
KiCad est une suite logicielle open-source dédiée à la conception de circuits électroniques. Elle est largement utilisée par les ingénieurs, makers et concepteurs professionnels pour son équilibre entre puissance et simplicité. Voici ses principales fonctionnalités :
- Éditeur de schémas électriques : Permet de créer des schémas de principe complexes.
- Gestionnaire de bibliothèques : Accès à une large collection de composants électroniques et leurs empreintes.
- PCB Layout Editor : Pour transformer le schéma en une conception de PCB.
- Simulation de circuit : Testez vos circuits avant leur fabrication grâce à des outils intégrés comme Spice.
- Outils de gestion 3D : Visualisez le PCB et les composants en trois dimensions pour valider le design.
Le Schéma de Principe : Concrétisation des Fonctionnalités du PCB #
1. Représentation des Connecteurs #
Le schéma inclut tous les connecteurs nécessaires pour les capteurs, les modules et les composants externes :
- Connecteurs pour le module Arduino Pro Mini ou le HTCC-AB02.
- Entrées pour panneau solaire et module de recharge d’accumulateur.
- Broches pour les sondes DHT22 et DS18B20, en indiquant clairement leurs broches de signal, alimentation et masse.
- Connexion au module HX711, avec ses entrées pour les jauges de contrainte.
2. Intégration des Composants Actifs et Passifs #
Le schéma liste également tous les composants actifs et passifs nécessaires pour le fonctionnement du circuit :
- Résistances et condensateurs pour la gestion des signaux et la stabilisation des alimentations.
- Diodes pour protéger les circuits en cas d’inversion de polarité ou de surtension.
- Régulateurs de tension pour alimenter les composants avec des tensions adaptées.
3. Gestion des Empreintes #
Chaque composant du schéma est associé à une empreinte physique dans KiCad, représentant la disposition des broches sur le PCB. Par exemple :
- Les empreintes pour les connecteurs (broches femelles ou borniers à vis).
- Les empreintes pour les modules (Arduino Pro Mini ou HTCC-AB02).
- Les capteurs comme le DHT22 (qui utilise généralement un connecteur standard à trois broches) ou le DS18B20 (disponible en boîtier TO-92 ou étanche).
Du Schéma au PCB : Étapes Clés #

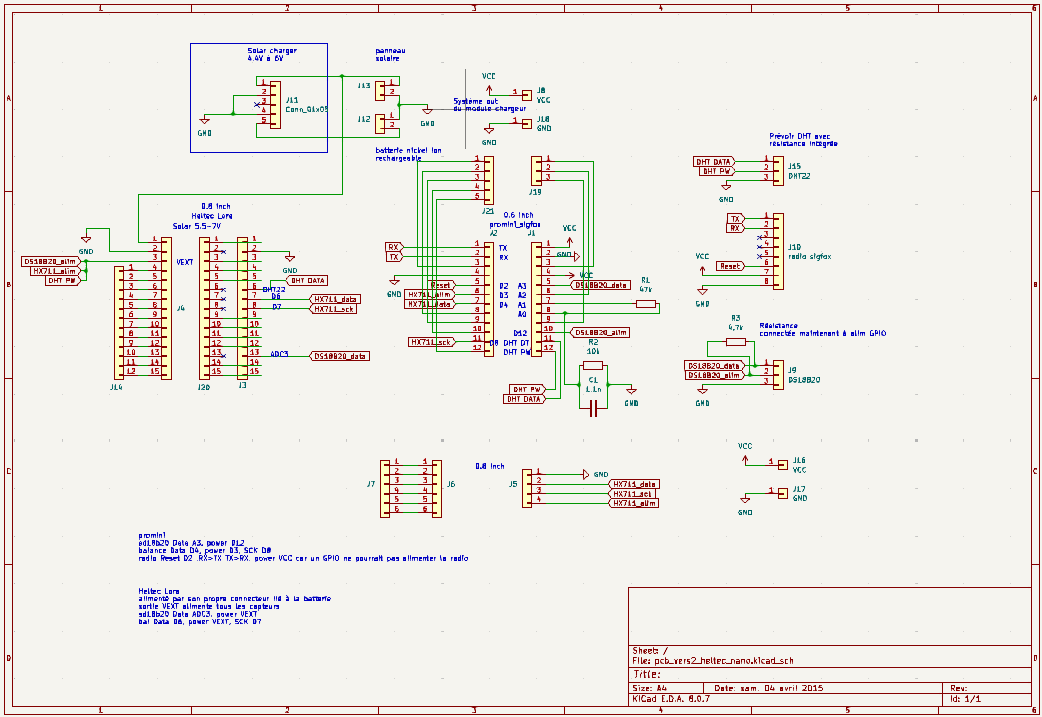

image du schéma de principe à télécharger plus bas en PDF
1. Création du Schéma #
Avec KiCad, le schéma est dessiné en utilisant :
- Les bibliothèques intégrées pour les composants standards.
- Des composants personnalisés pour les modules spécifiques, comme le HTCC-AB02.
2. Association des Empreintes #
Après avoir défini les composants, chaque élément du schéma est lié à une empreinte physique :
- KiCad propose un gestionnaire d’empreintes pour choisir les dimensions et formes adaptées.
- Les empreintes respectent les contraintes physiques des composants, assurant une fabrication précise du PCB.

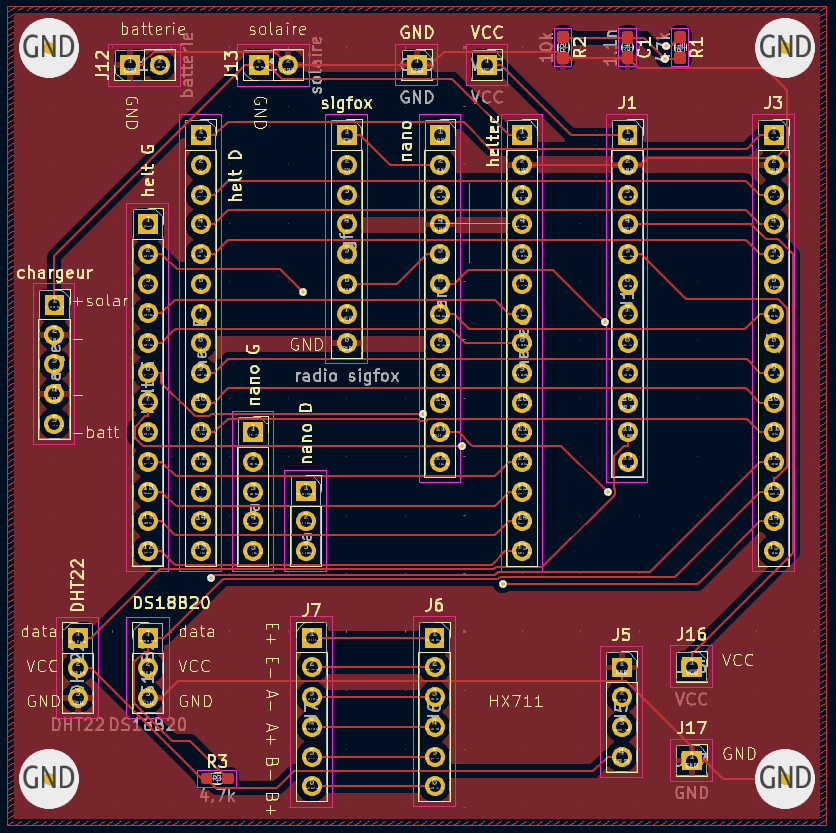

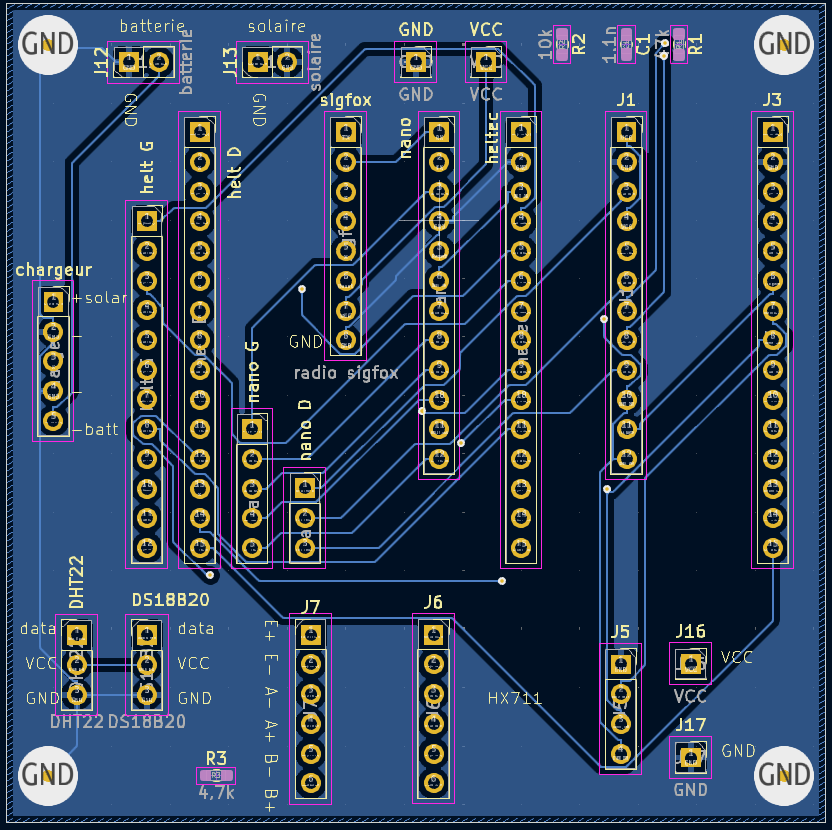

3. Génération du PCB #
Une fois le schéma validé, KiCad permet de transférer le design vers l’éditeur de PCB :
- Placement des composants sur la carte.
- Traçage des pistes reliant les composants selon les connexions définies dans le schéma.
- Ajout de plans de masse et optimisation du routage pour minimiser les interférences.
Conclusion #
L’utilisation de KiCad pour concevoir le schéma de principe d’un PCB garantit un processus méthodique et précis. Ce schéma constitue une représentation claire des fonctionnalités et des connexions du circuit, facilitant la transition vers le design du PCB. Grâce à KiCad, il est possible de gérer efficacement les connecteurs, les composants et les empreintes pour produire un circuit polyvalent et fonctionnel.

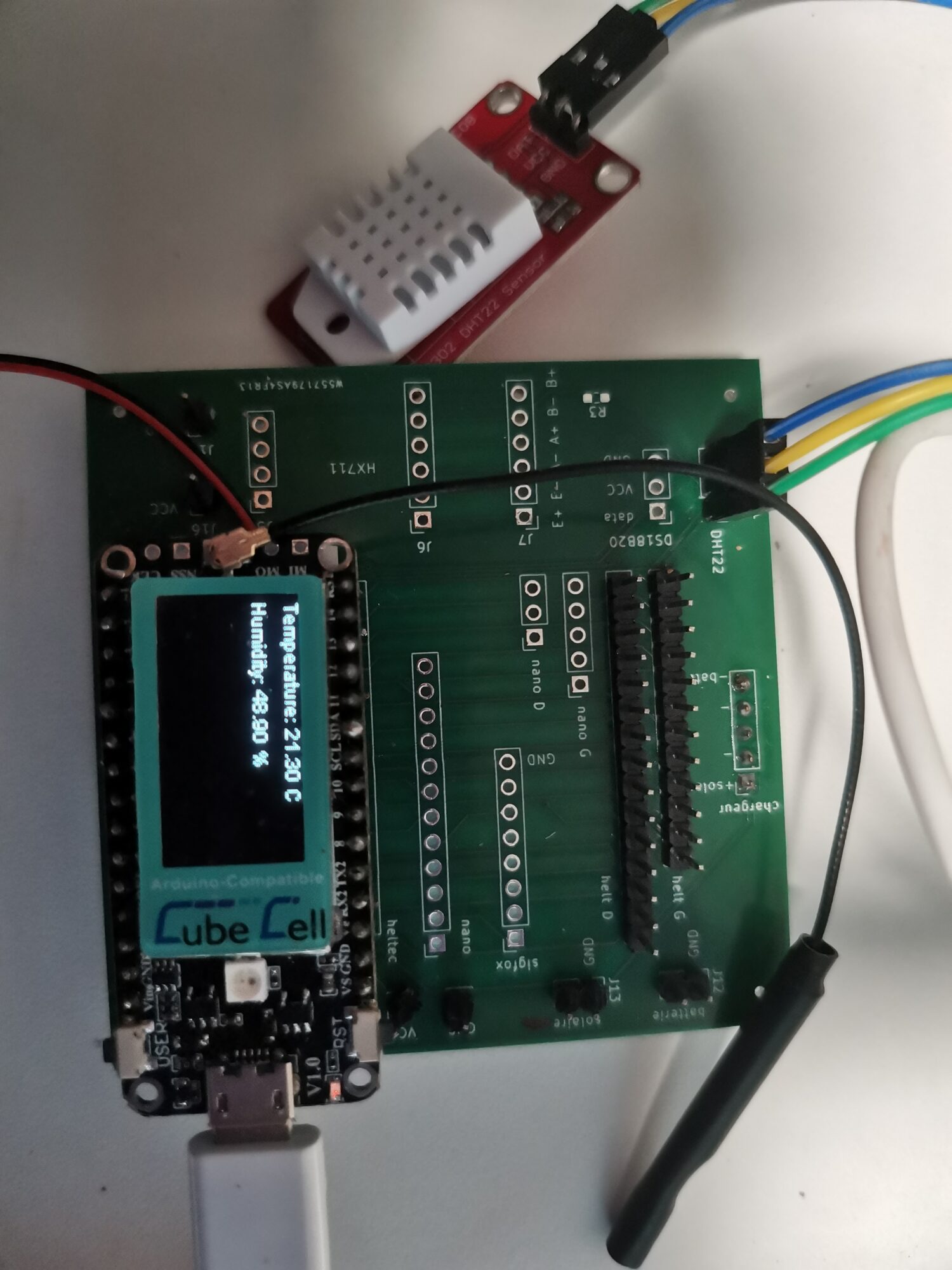

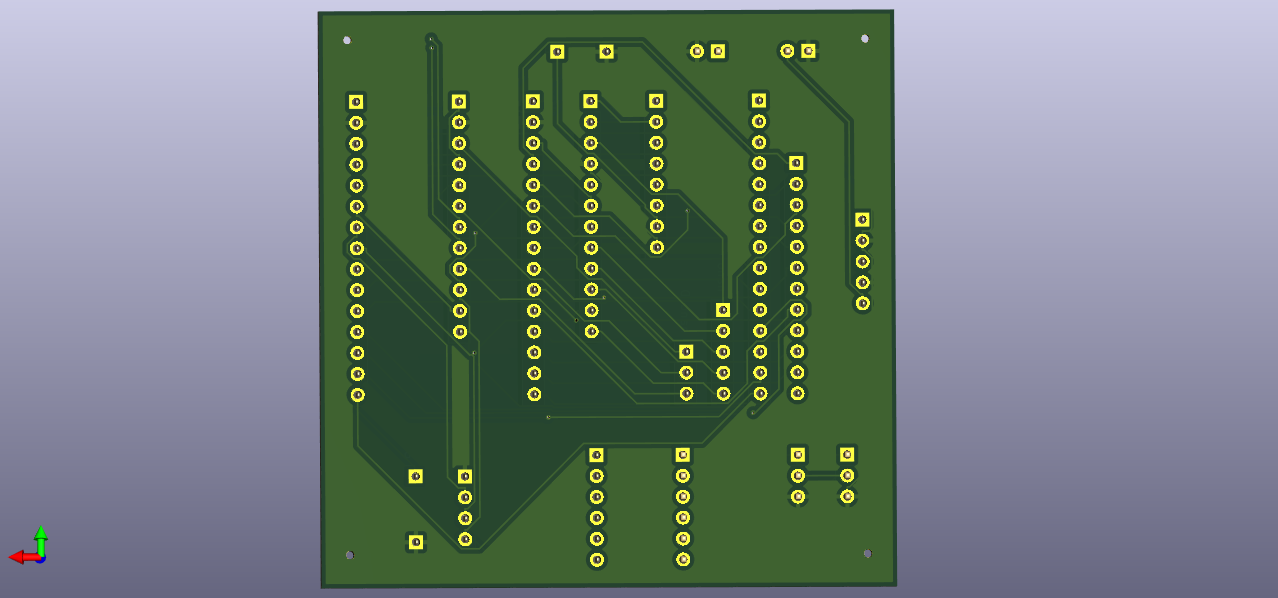

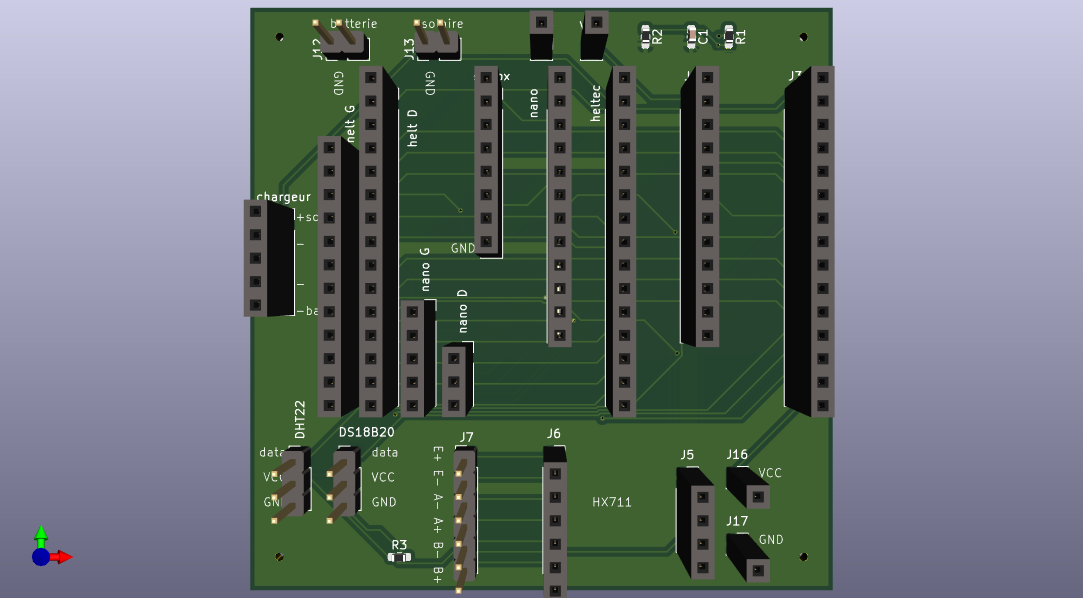

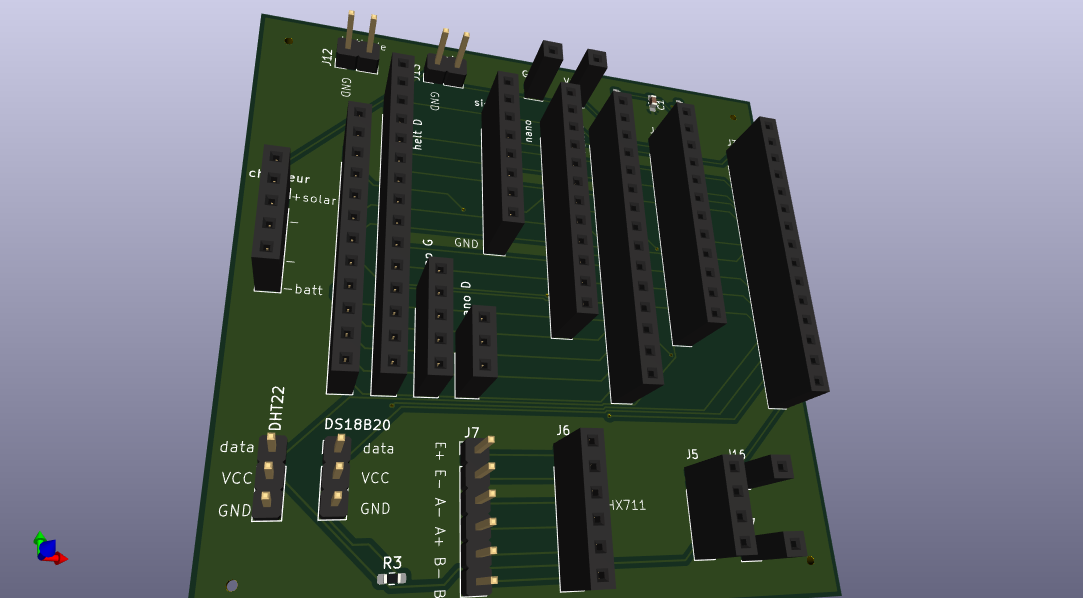

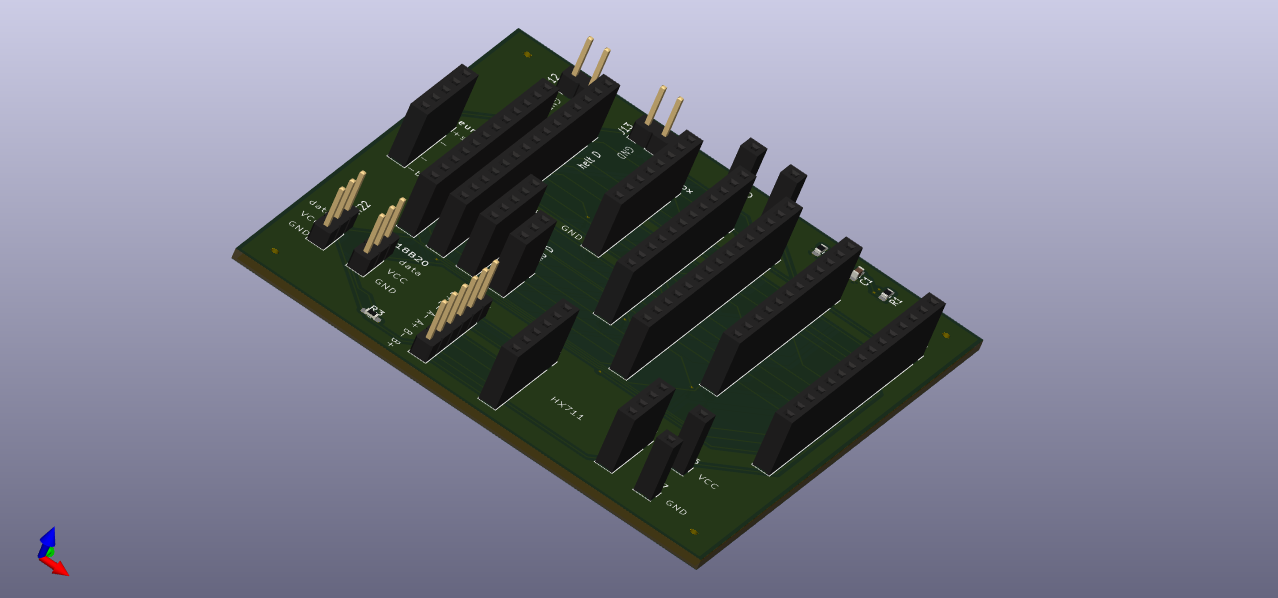

Aperçu du PCB #
